Hvellerdan vælger jeg den rigtige stepmotor med højt drejningsmoment til min applikation?

Valg af den optimale stepmotor med højt drejningsmoment er en kritisk ingeniørbeslutning, der direkte påvirker en applikations ydeevne, pålidelighed og omkostningseffektivitet. I modsætning til standard hyldekomponenter er disse motorer ikke en løsning, der passer til alle. Processen kræver en omhyggelig undersøgelse af motorens egenskaber og en dyb forståelse af applikationens krav.

Forståelse af kerneprincipperne i stepmotorer med højt drejningsmoment

Før du dykker ned i udvælgelseskriterierne, er det vigtigt at forstå, hvad der adskiller en stepmotor med højt drejningsmoment. Grundlæggende konverterer en stepmotor elektroniske impulser til præcise mekaniske akselbevægelser. Betegnelsen "højt drejningsmoment" refererer til motorer, der er konstrueret til at levere betydeligt højere rotationskraft ved lave hastigheder sammenlignet med deres standardmodstykker. Dette gør dem uundværlige i applikationer, hvor høj holdekraft eller evnen til at flytte tunge byrder præcist er påkrævet. Momentudgangen er primært en funktion af motorens fysiske størrelse, interne magnetiske design og den strøm, der leveres af dens driver. Dette forhold mellem fysisk design og elektrisk input er hjørnestenen i at vælge den rigtige motor. En leverandør, der tilbyder tilpasning, forstår, at opnåelse af den rigtige balance er altafgørende, da hver model kan skræddersyes til specifikke kundekrav, hvilket sikrer, at hver komponent er designet med nøjagtige specifikationer i tankerne.

En trin-for-trin ramme for udvælgelse

Udvælgelsesprocessen kan opdeles i en systematisk evaluering af din ansøgnings krav i forhold til motorens muligheder.

1. Definer din applikations mekaniske krav

Det første og mest afgørende skridt er at kvantificere de mekaniske krav til dit system. Dette involverer beregning af den nødvendige belastning, hastighed og præcision.

Momentkrav: Dette er den mest kritiske faktor. Du skal bestemme både holde drejningsmoment , som er det drejningsmoment, som motoren kan udøve, når den er stationær og strømførende, og dynamisk drejningsmoment kræves for at accelerere og flytte lasten. Det dynamiske drejningsmoment skal være tilstrækkeligt til at overvinde belastningens inerti og eventuel friktion i systemet. Undervurdering af drejningsmoment er en almindelig årsag til motorfejl, hvilket resulterer i manglende trin, standsning og overdreven varmeudvikling. Det er altid klogt at indarbejde en sikkerhedsmargin, typisk 20-30 %, over dit beregnede maksimale drejningsmomentkrav. Dette sikrer pålidelig drift under variable forhold og forlænger motorens driftslevetid.

Hastighedskrav: Det operationelle hastighedsområde for din applikation er afgørende, fordi en motors drejningsmomentydelse er omvendt relateret til dens hastighed. Når omdrejningshastigheden stiger, falder det tilgængelige drejningsmoment, et forhold grafisk repræsenteret ved a moment-hastighedskurve . En applikation, der kræver højt drejningsmoment ved høje hastigheder, vil have brug for en større, kraftigere motor eller en helt anden teknologi. Du skal identificere den maksimale hastighed, som din applikation skal køre med, og verificere, at motoren kan levere det nødvendige drejningsmoment ved denne hastighed fra sin drejningsmoment-hastighedskurve.

Opløsning og nøjagtighed: Den nødvendige positionsopløsning vil påvirke valget af trinvinkel. Standardmotorer har en trinvinkel på 1,8 grader (200 trin pr. omdrejning), mens modeller med høj opløsning tilbyder 0,9 grader (400 trin pr. omdrejning). Til applikationer, der kræver meget jævn bevægelse og finere positionering, mikrostepping drivere kan bruges til elektronisk at opdele disse grundlæggende trin, men det er vigtigt at bemærke, at mikrostepping kan reducere det tilgængelige drejningsmoment en smule. Den nødvendige nøjagtighed vil diktere det nødvendige kontrolniveau og typen af ​​førerteknologi.

2. Bestem de fysiske og miljømæssige begrænsninger

Motoren skal fysisk passe ind i dit design og overleve sit driftsmiljø.

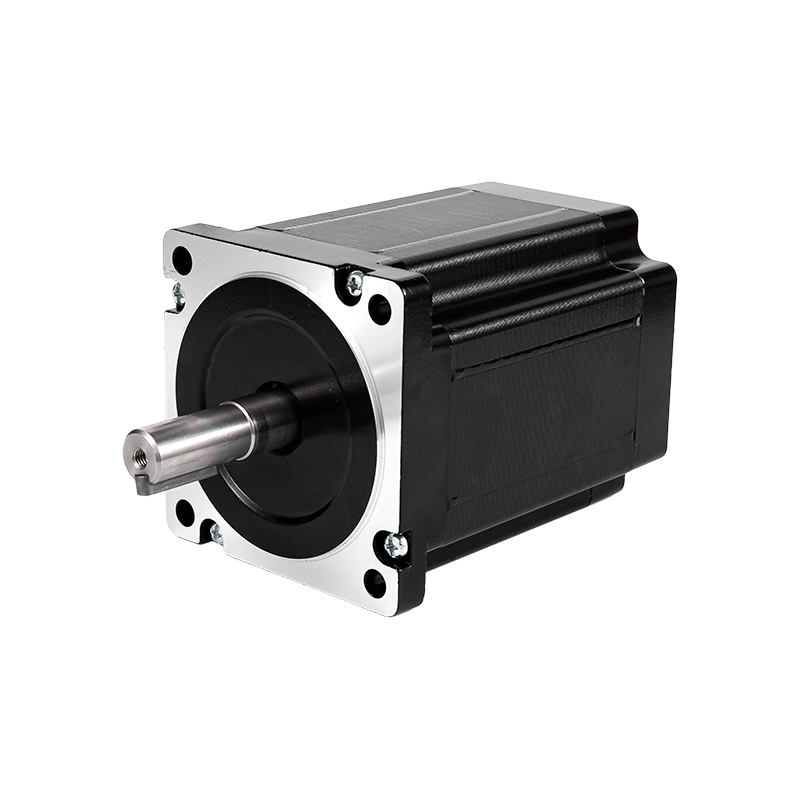

Størrelse og montering (NEMA-rammestørrelse): Motorens fysiske dimensioner er ofte standardiseret efter NEMA rammestørrelser (såsom NEMA 17, NEMA 23 eller NEMA 34). En større rammestørrelse giver generelt mulighed for højere drejningsmoment. Du skal vælge en rammestørrelse, der passer til dit mekaniske design og giver den nødvendige monteringsgrænseflade. Desuden kan vægten af ​​motoren være et problem i bærbare eller vertikalt bevægelige applikationer.

Miljøforhold: Driftsmiljøet har dybt indflydelse på motorvalg og levetid. Overvej faktorer som omgivende temperatur, tilstedeværelse af forurenende stoffer, fugt og vibrationer. Standardmotorer er velegnede til godartede miljøer, men applikationer i medicinske faciliteter or laboratoriefaciliteter kan kræve renrumskompatible komponenter. Barske miljøer, såsom dem, der findes i bilmaskiner eller udendørs industrielle omgivelser, nødvendiggør motorer med specifikke indtrængningsbeskyttelse (IP) klassificeringer for at beskytte mod støv og fugt. Høje omgivende temperaturer kan kræve en motor med en højere temperaturklasse isolering eller tvungen køling for at forhindre afmagnetisering af de interne magneter.

3. Vælg de relevante elektriske komponenter

En stepmotor fungerer ikke isoleret; det er en del af et system. Valget af driver og strømforsyning er integreret for at opnå den ønskede ydeevne.

Drivervalg: Driveren er den elektroniske controller, der oversætter pulssignaler fra en indekser eller bevægelsescontroller til den strøm, der sendes til motorviklingerne. Førerens nominelle strømstyrke skal svare til eller overstige motorens fasestrøm. Valg af en driver, der understøtter mikrostepping kan forbedre bevægelsesglatheden betydeligt og reducere hørbar støj. Desuden inkorporerer moderne drivere ofte avancerede algoritmer for at minimere resonans og optimere drejningsmomentet på tværs af hastighedsområdet. Synergien mellem motor og fører er så kritisk, at et tæt samarbejde med din leverandør kan føre til en totalløsning, der kombinerer innovation med praktisk ydeevne.

Krav til strømforsyning: Strømforsyningen skal levere en spænding og strøm, der er i stand til at drive motoren på dets krævede ydeevneniveau. En generel regel er, at en højere forsyningsspænding gør det muligt for motoren at opnå højere hastigheder uden et drastisk tab af drejningsmoment. Strømforsyningen skal være dimensioneret til at levere den nødvendige strøm til motorens viklinger, især under spidsbelastningsforhold. En underdimensioneret strømforsyning vil føre til ydeevneproblemer og potentiel fejl.

4. Overvej præstationsoptimering og kvalitetssikring

Ud over de grundlæggende specifikationer bidrager flere faktorer til den langsigtede succes for en integration.

Vigtigheden af kvalitetskontrol: Pålideligheden af et bevægelsessystem afhænger af konsistensen og holdbarheden af dets komponenter. En robust QC system er ikke til forhandling for at sikre god og stabil kvalitet. Det betyder, at hver motor skal fungere identisk med dens specifikationer, batch efter batch. Uoverensstemmelser i produktionen kan føre til fejl i marken, nedetid og øgede omkostninger. Ved evaluering af leverandører bør deres forpligtelse til kvalitetssikring være en primær overvejelse.

Værdien af en samlet leverandør: Indkøb af komponenter fra flere leverandører kan introducere kompatibilitetsproblemer og logistisk kompleksitet. Der er en væsentlig fordel ved at arbejde med en leverandør, der tilbyder en hel serie af produkter, hvilket muliggør en "one-stop" indkøbsoplevelse. Dette gælder især, når et projekt involverer komplementære produktionskapaciteter, såsom tilpassede kabinetter via trykstøbning eller specialiseret ledningsnet . At have et enkelt kontaktpunkt for en komplet mekatronisk samling strømliner forsyningskæden og sikrer bedre integration mellem delene.

Sammenfatning af nøgleudvælgelsesparametre

Følgende tabel konsoliderer de primære faktorer, der skal overvejes under udvælgelsesprocessen.
